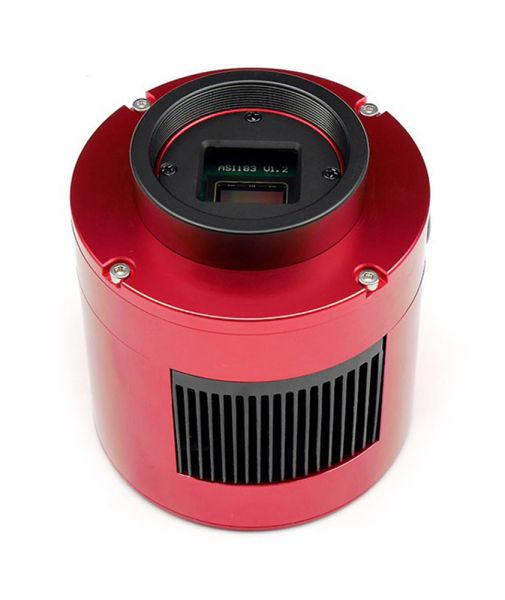

Camera raffreddata per astrofotografia ZWO ASI183MM Pro monocromatica

Camera raffreddata per astrofotografia ZWO ASI183MM Pro monocromatica

Le camere ZWO della serie ASI183 sono le camera più sensibili della gamma ZWO. L'efficienza quantica di picco del sensore raggiunge l'84%.

Il sensore SONY IMX183 ha una diagonale di 15.86 mm e pixel da 2.4 micron, formato 4/3" 13.2x8.8 mm molto performante, risoluzione pari a 5496x367.

Camera per immagini di alta qualità ed elevata velocità di scaricamento, con Sensore retro illuminato e otturatore a scorrimento.

I sensori Sony IMX183CLK-j (mono) e IMX183CQJ-J (colori) impiegano una struttura retro illuminata ad alta sensibilità, con pixen quadrati di 2.4 micron.

DDR Memory Buffer

La videocamera include un buffer di memoria DDR3 da 256 MB per migliorare l'affidabilità del trasferimento dei dati. Inoltre, l'uso di un buffer di memoria riduce al minimo il bagliore dell'amplificatore, causato dalle basse velocità di trasferimento quando la fotocamera viene utilizzata con una porta USB 2.0.

Il buffer di memoria DDR è la principale differenza tra le fotocamere ASI "Cool" e "Pro".

Performance astrofotografica

L'ASI183 ha una full well capacity davvero ampia (15000e) per dei pixel così piccoli. Il rumore di lettura è di 1.6e @ 30DB. Range dinamica 12 stop @ Gain=0. Il bagliore dell'amplificatore è minimizzato, oltre che dall'impiego del buffer di memoria, anche da alcune funzioni del firmware.

Meccanica affidabile

ASI183 Pro ha la stessa meccanica di ASI1600 Pro. Ci sono quattro viti che sigillano la camera del sensore. Il design della fotocamera è stato ampiamente testato ed è molto stabile.

Anche se utilizzato in ambienti con umidità più elevata, ASI183 Pro funziona perfettamente senza problemi legati alla rugiada.

Elevato numero di frame al secondo

FPS veloce può essere utilizzato nell'imaging solare e lunare, così come per la visualizzazione dal vivo / EAA. La lettura ad alta velocità può anche essere utilizzata per la messa a fuoco in tempo reale, immagine di stelle doppie e altri piccoli oggetti, l'imaging planetario dei principali pianeti nel sistema solare e molto altro ancora.

10Bit ADC
5496×3672    19fps
3840×2160    41.04fps
1920×1080    80.10fps
1280×720      117.30fps
12bit ADC
5496×3672    19fps
3840×2160    36.12fps
1920×1080    70.48fps
1280×720      103.23fps

Alta efficienza quantica

La tecnologia Exmor R retroilluminata di Sony, che offre prestazioni eccellenti in Deep Sky. Il picco di QI dell'ASI183 raggiunge un notevole 84%. Nel canale di Ha, il QE è ancora superiore al 60%.

Avere un alto QE significa che entra più luce nel tuo telescopio e raggiunge il sensore effettivamente utilizzato. Con un picco dell'84% Q.E. e non meno del ~ 50% all'interno dello spettro visibile, l'ASI183 utilizzerà un'alta percentuale di luce che lo raggiunge, migliorando la qualità del segnale.

Dark current estremamente basso

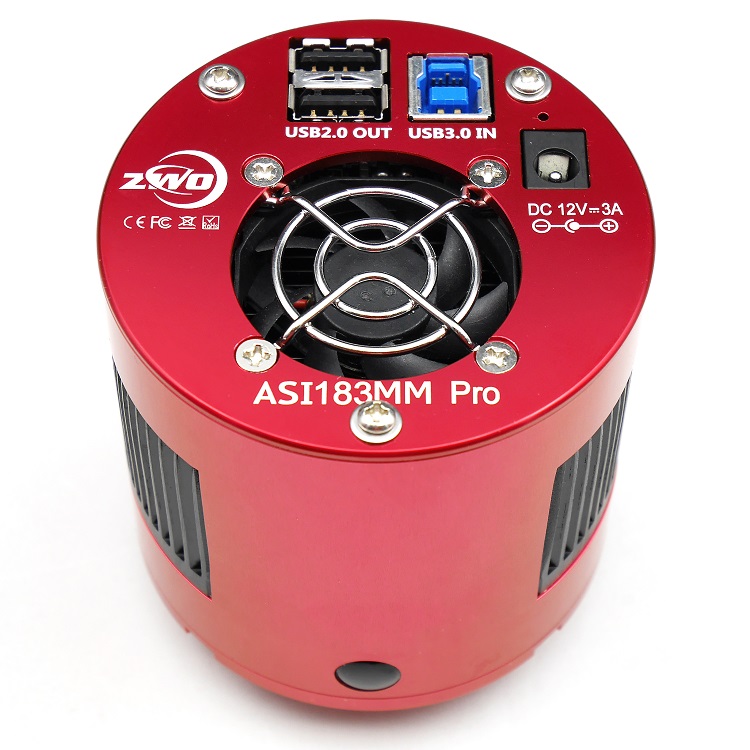

USB 3.0 PORT & USB2.0 HUB

Porta USB 3.0: Fornisce una larghezza di banda di 5 Gb per consentire a ASI183 Pro di funzionare a 19 fps (12 bit, modalità normale) o 19 fps (10 bit, modalità ad alta velocità) a piena risoluzione (20.18 Mega).

USB 2.0 HUB: può collegarsi con vari accessori, come la ruota portafiltri, la videocamera di guida e il focheggiatore elettronico, in modo da poter gestire al meglio i cavi. ASI183 Pro include due brevi cavi USB 2.0 da 0,5 m. L'hub USB 2.0 integrato è alimentato dalla fonte di alimentazione esterna se

Sistema di raffreddamento

L'ASI183 Pro ha un sistema di raffreddamento TEC a 2 stadi che consente un raffreddamento profondo (40°C-45°C al di sotto dell'ambiente). Il dispositivo di raffreddamento richiede un'alimentazione esterna, che non è inclusa con la fotocamera.

Avviso: le fotocamere raffreddate necessitano di un adattatore di alimentazione da 12 V, se non ne possedete uno, dovrete acquistare un adattatore di alimentazione da 12V.

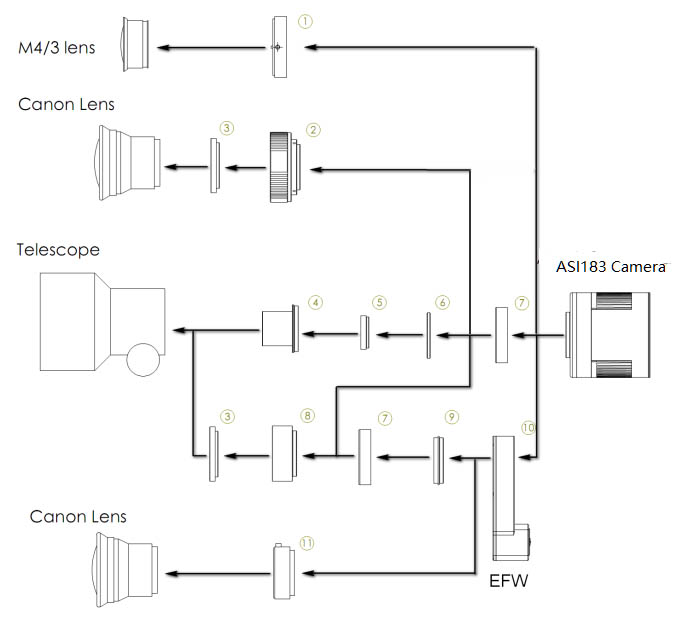

Diagramma di impiego della camera e accessori

1. M43-T2 adapter  (optional)

2. EOS-T2 adapter  (optional)

3. 2”Filter (optional)

4. 1.25” T-Mount

5. 1.25” Filter (optional)

6. M42-1.25” Filter (optional)

7. T2 extender 11mm

8. M42-M48 extender 16.5mm

9. T2-T2 adapter

10. EFW mini(optional)

11. EOS adapter for EFW(optional)

Caratteristiche:

• Otturatore elettronico: nessuna vibrazione
• Rumore di lettura estremamente basso: 1.6e @30db gain 0e @lowest gain
• 12bit ADC: provide real 12bit Dynamic range
• USB 3.0: Velocità di scarico frame elevatissima, evita la perdita di dati durante lo scarico
• Finestra con AR rivestito
• Compatibile con Windows-Mac-Linux
• HUB USB 2.0: Doppia porta usb 2.0 utile per collegare la camera di guida
• Finestra ottica con controllo anti-condensa
• Memoria integrata DDR3 256MB
• Sistema anti-condensa sulla finestra ottica

Specifiche Tecniche

Sensor: 1″ CMOS IMX183CLK-J/CQJ-J
Diagonal: 15.9mm
Resolution: 20.18Mega Pixels 5496*3672
Pixel Size: 2.4μm
Bayer Pattern: RGGB
Shutter:Rolling shutter
Exposure Range: 32µs-2000s
ROI: Supported
Read Noise: 1.6e @30db gain
QE peak: 84%
Full well: 15ke
ADC:12bit
DDRIII Buffer: 256MB
Interface: USB3.0/USB2.0
Adaptor: M42X0.75
Protect window:AR window

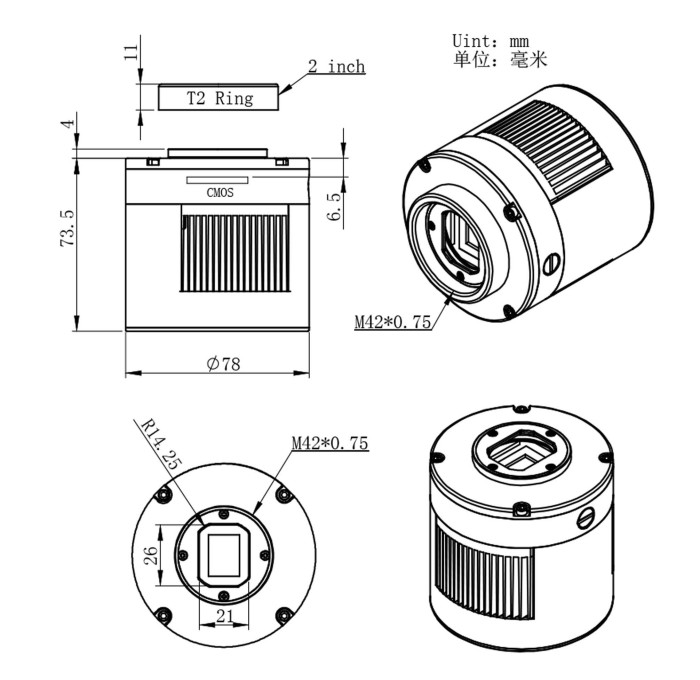

Dimensions: 78mm Diameter
Weight: 410g
Back Focus Distance: 6.5mm
Cooling: Regulated Two Stage TEC
Delta T: 40°C-45°C below ambient
Camera Power consumption: 650mA at 5V
Cooler Power consumption: 12V at 3A Max
Working Temperature: -5°C—45°C
Storage Temperature: -20°C—60°C
Working Relative Humidity: 20%—80%
Storage Relative Humidity: 20%—95%
Max FPS at full resolution:
10Bit ADC
5496×3672 19fps
3840×2160 41.04fps
1920×1080 80.10fps
1280×720 117.30fps
640×480 169.92fps
320×240 308.17fps
12bit ADC
5496×3672 19fps
3840×2160 36.12fps
1920×1080 70.48fps
1280×720 103.23fps
640×480 149.53fps
320×240 271.19fps
