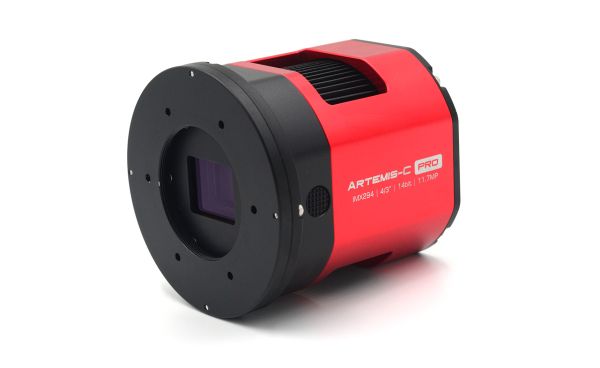

Camera raffreddata Player One Astronomy Artemis-C Pro (IMX294) USB3.0 colore

Camera raffreddata Player One Astronomy Artemis-C Pro (IMX294) USB3.0 colore

La linea di camere raffreddate DSO è la linea di prodotti più avanzata nella storia di Player One. Il progetto è iniziato nel 2021, attraverso molte modifiche e ricostruzioni è stata realizzata questa versione finale.

Nuovo design all'avanguardia

Un ottagono costituisce la linea principale e 4 lati sono superfici bombate, integrate da smussi rotondi per ottenere sia rigidità che flessibilità. Il davanti è rotondo per evitare diffrazione su RASA. Il rosso brillante, che è come un fuoco estivo, è abbinato al nero sobrio, e il processo di rivestimento super fine sull'intera superficie rende la camera lussuosa e fresca e mantiene lo stile Player One.

La camera raffreddata Artemis-C Pro (IMX294) è sviluppata da Player One Astronomy, è progettata per l'imaging DSO avanzato. Adotta il sensore a colori in formato Sony IMX294 4/3″. La dimensione pixel di 4.63 µm accomoda una profondità di 65.8 Ke- con un totale di 11.7 MPx  (la risoluzione è 4144*2824) e la diagonale è 23.2 mm.

Piastra di inclinazione del sensore a 4 punti a regolazione posteriore

Quando si catturano oggetti del cielo profondo, l'uso della piastra di inclinazione del sensore può ottenere una curvatura di campo molto più piccola del telescopio. Adottare la regolazione posteriore e la piastra di inclinazione a 4 punti, presenta molti vantaggi nell'utilizzo.

La regolazione a 4 punti è più facile per conoscere quale angolo è necessario regolare. Il cuscinetto ombreggiante in spugna ad alta densità incorporato può bloccare la luce dalle fessure laterali senza perdite laterali.

Per comprendere il metodo di regolazione in 4 punti, qui un esempio per gli utenti:

Raffreddamento profondo

La serie di camere raffreddate Player One utilizza l'unità di raffreddamento TEC a 2 fasi, dopo aver migliorato il design della struttura per respingere il calore nella camera, Camera Delta-T può raggiungere oltre 40° C.

Cache DDR3 da 512 MB

Come miglioramento, la cache DDR3 nelle camere raffreddate è aumentata a 512 MB. Aiuta a stabilizzare e proteggere la trasmissione dei dati, evita efficacemente la perdita di frame e riduce notevolmente il rumore di lettura. Con la cache DDR3, la camera non ha più elevate esigenze di elaborazione, avrà prestazioni eccellenti anche se è collegata a una porta USB 2.0.

Tecnologia STARVIS

Camera raffreddata Artemis-M Pro (IMX492) basata sulla tecnologia Sony STARVIS, è una tecnologia pixel retroilluminata utilizzata nei sensori di immagine CMOS.

Formato 4/3″

La camera raffreddata Artemis-M Pro ha un formato 4/3″ (19,2 mm*13 mm), questa dimensione è molto popolare per l'imaging DSO.

14bit ADC

Il sensore IMX294 ha un ADC su chip a 14 bit. 14 bit (16384 livelli) offrono una risoluzione del campione più elevata rispetto a 12 bit (4096 livelli).

Porta Type-C Data e di alimentazione

La parte posteriore della camera raffreddata ha 2 porte dati di tipo C e una porta di alimentazione 12 V CC 5,5×2,1 mm.

La porta dati principale supporta il protocollo USB 3.0, la camera può funzionare a 33 fps in modalità RAW8. La porta di tipo C è più facile da collegare quando si monta l'apparecchiatura di imaging durante la notte.

Quando si registrano immagini, poiché la velocità di scrittura effettiva sarà influenzata dalla velocità di scrittura del disco rigido stesso, quando la velocità di scrittura del disco rigido è lenta, la registrazione potrebbe non raggiungere la velocità teorica. Si consiglia di utilizzare un'unità a stato solido di alta qualità per registrare i dati per dare piena riproduzione alle prestazioni della camera.

La camera ha una porta 12V DC5.5*2.1mm per fornire energia sufficiente al sistema di raffreddamento TEC. Se non è necessario attivare il raffreddamento, è sufficiente collegare la porta di tipo C principale, la camera funzionerà come una camera non raffreddata.

Utilizzo standard del cavo

Sistema di raffreddamento e riscaldatore anticondensa integrato

Performance

Con gain = 0, la camera ha una gamma dinamica di 13 stop e una full well di 65,8 Ke, il rumore di lettura è di 7,8 e.

HCG aperto con gain= 120, la camera ha una gamma dinamica di 12,97 stop e full well 14,5 Ke, il rumore di lettura scende a soli 1,8e.

Frame rate

In modalità RAW8, la camera raffreddata Artemis-C Pro può eseguire 33FPS che molto più veloce dei modelli esistenti sul mercato.

Corrente di buio

La corrente di buio è di soli 0,0004 e/s/pix a -20°C e 0.0086 e/s/pix a 0°C. Nell'intera curva, la corrente di buio è quasi come una linea dritta, il che può dimostrare che la camera Artemis ha un'ottima qualità.

QE Curve

Mechanical Drawing

Meccanismo di protezione da sovratensione e sovracorrente

Le camere Player One garantiscono la sicurezza della tua camera e di altre apparecchiature attraverso meccanismi di protezione da sovratensione e sovracorrente.

Modalità hardware BIN2:

Con gain= 0, la camera ha un range dinamico di 13 stop e una full well capacity di 65,8 Ke, il rumore di lettura è di 7,8 e.

HCG aperto con gain = 120, la camera ha un range dinamico di 12,97 stop e full well 14,5 Ke, il rumore di lettura scende a soli 1,8e.

BIN1 mode

in BIN1 mode, Artemis-M PRO start with Gain 110.

Frame rate

In modalità RAW8, la camera raffreddata Artemis-M Pro può eseguire 33FPS in modalità Hardware BIN2 e 8FPS in modalità BIN1. È molto più veloce dei modelli esistenti sul mercato.
